環冷機

環冷機

環冷機是一種用于冷卻燒結礦等高溫物料的設備

馬上咨詢
客服電話 0421-5833686

環冷機作為鏈篦機—回轉窯球團法生產球團工藝流程中的主要設備,主要功能有兩個方面:

1、對回轉窯排出的焙燒后高溫氧化球團礦鼓風冷卻,使其溫度降低到便于后序工序處理;

2、作為整個系統熱平衡的重要環節,回收高溫球團中的熱量,用于前面的工序,從而降低整個系統的燃料消耗。該設備能夠在高溫條件下正常工作。

一、工作原理

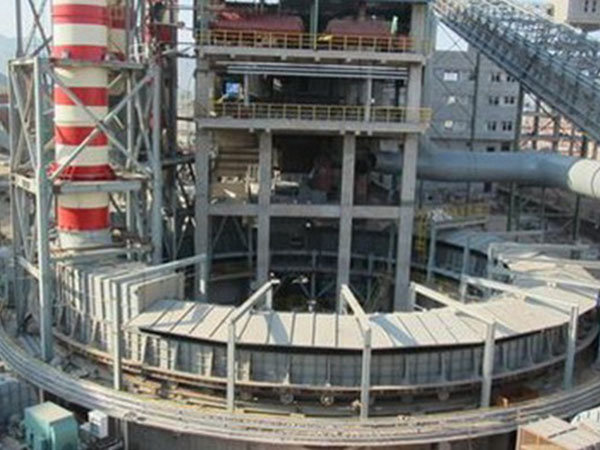

高溫物料從上方進入環冷機的臺車,臺車在環形軌道上緩慢移動。同時,從環冷機底部和側面鼓入冷卻空氣,冷卻空氣與高溫物料進行熱交換,帶走熱量,從而使物料逐漸冷卻。冷卻后的物料從臺車上卸下,完成冷卻過程。


二、主要結構

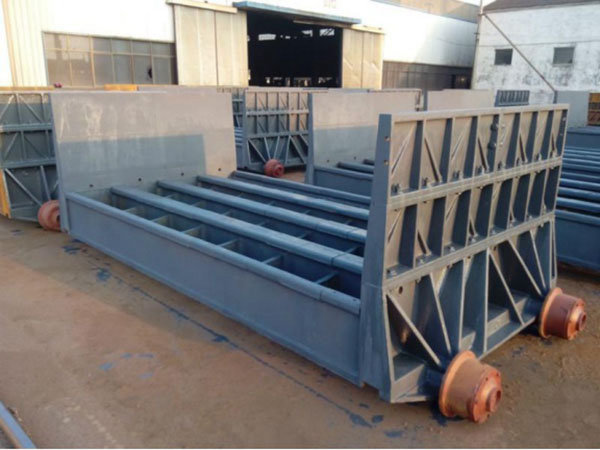

1. 臺車:用于承載高溫物料,通常由耐熱材料制成。


2. 環形軌道:臺車在其上運行,保證物料的連續冷卻。


3. 風箱:分布在環冷機底部和側面,用于鼓入冷卻空氣。


4. 傳動裝置:驅動臺車在環形軌道上移動。


三、應用領域


主要應用于鋼鐵冶金行業的燒結生產過程中,對燒結礦進行冷卻。


四、優點


1. 冷卻效果好:能夠快速有效地降低高溫物料的溫度。


2. 連續作業:實現物料的連續冷卻,提高生產效率。


3. 節能環保:合理利用冷卻空氣,降低能源消耗,同時減少對環境的污染。

環冷機技術參數:

項目

單位

數值

規格


HLQ-50

HLQ-69

HLQ-121

HLQ-150

HLQ-248

有效冷卻面積

50

69

121

150

248

臺車回轉面積

m

Φ12.5

Φ12.5

Φ18.5

Φ22

Φ25

臺車數量

28

28

45

45

40

車寬度

m

1.8

2.2

2.5

2.5

3.75

料層厚度

mm

680

762

760

800

850

風箱

9

9

15

16

21

雙層卸灰

9

9

15

16

21

生產能力

t/h

120

134-304

270-304

310-385

630-700

正常冷卻時間

min

45

45

45

48

50

主電機

(變頻調)

2臺

型號

YPT180L-8

YTSP160L-6

YTSP180L-6

YTSP180L-6

YTSP200L2-6

功率KW

11

11

15

15

22

轉速r/min

240-720

320-970

320-970

320-970

320-980

電壓(V)

380

380

380

380

380

事故電機

2臺

型號

Y100L1-4

Y100L1-4

Y100L1-4

Y100L1-4

Y100L1-4

功率KW

2.2

2.2

2.2

2.2

4

轉速r/min

1430

1430

1430

1430

1500

主減速機

2臺

型號

M4RVSF60

PX8085R4RV315

PVD9080R4-LR-315

PVD9085R4A-RR-280

速比

315

315

315

258.13

初級減速機

2臺

型號

RC125P03M/1

SPL-96-1.5E

RC125P03M


速比

1

1.5

1

輔助傳動

減速機

2臺

型號

XWD2.2-4-1/11

XWD2.2-4-1/11

XWDY2.2-8115-11

XWDY4-8130-13

速比

11

11

11

13
